Normas e especificações técnicas para a cartografia topográfica - Versão 2.0.1

Dicionário de objetos

Curva de nível

Report
TEMA CARACTERÍSTICA GEOGRÁFICA OBJETO OBJETO INSPIRE DIMENSÃO
ALTIMETRIA Curva de nível CurvaDeNivel ContourLine 3D
DEFINIÇÃO
Linha imaginária que resulta da interseção de uma superfície de nível com o terreno na qual todos os pontos têm igual valor de elevação, referida esta a um determinado Datum Altimétrico.
OBSERVAÇÕES
Report
FOTOS ESQUEMAS
Report
ATRIBUTO MULTIPLICIDADE DEFINIÇÃO TIPO NdD1 NdD2
identificador 1 Identificador unívoco - Universal Unique Identifier gerado através da função uuid_generate_v1mc(). UUID x x
inicioObjeto 1 Data e hora (até ao segundo) em que a versão em causa do objeto foi inserida ou alterada na base de dados. DataTempo x x
fimObjeto [0..1] Data e hora (até ao segundo) em que a versão em causa do objeto foi substituída ou retirada da base de dados. DataTempo
geometria 1 Geometria (linha) x x
valorTipoCurva 1 Curva diferenciada pelos intervalos altimétricos na sua representação. Lista de códigos x x
Report

valorTipoCurva

VALOR DESCRIÇÃO VALOR INSPIRE NdD1 NdD2 DEFINIÇÃO OBSERVAÇÕES FOTOS ESQUEMAS

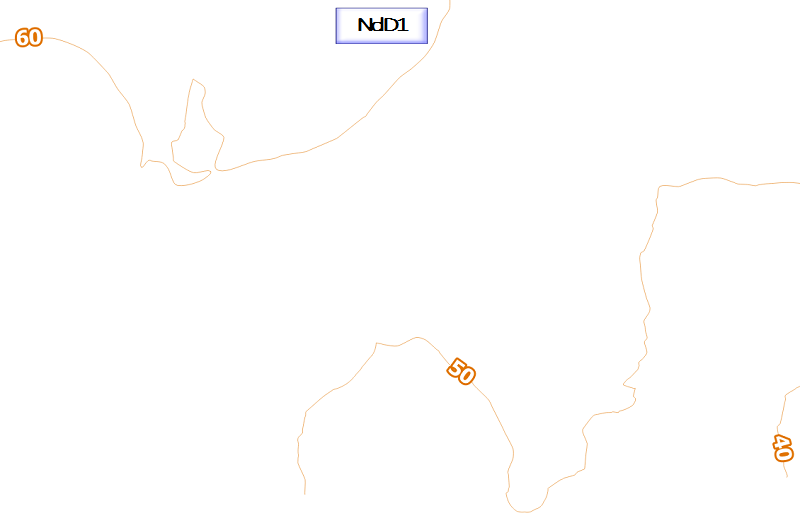

1 Mestra master x x Curva cujo valor da elevação corresponde a 5 vezes o valor da equidistância natural.

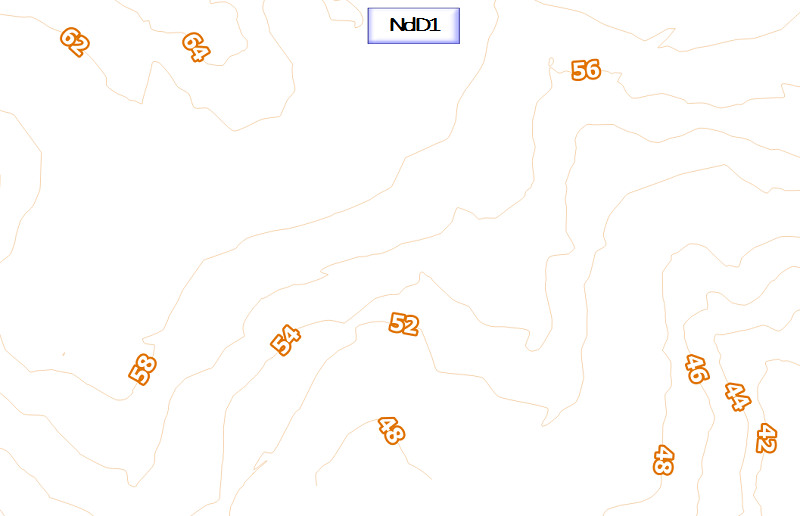

2 Secundária ordinary x x Curva cujo valor da elevação corresponde ao valor da equidistância natural.

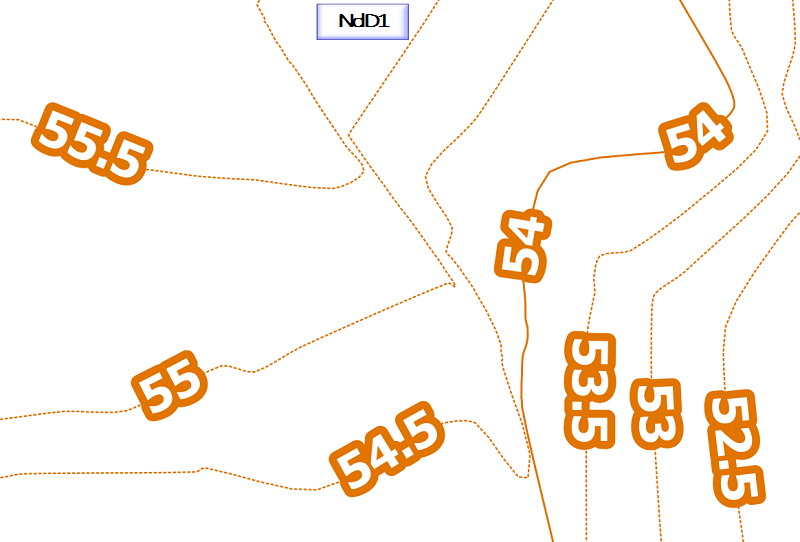

3 Auxiliar auxiliary Curva intermédia utilizada em áreas onde a informação altimétrica é insuficiente ou quando é aconselhável uma representação mais detalhada devido a uma exatidão posicional mais exigente.
